DIN 648F

TETE D'ARTICULATION pour vérins sans entretien

KOGELSCHARNIERKOP

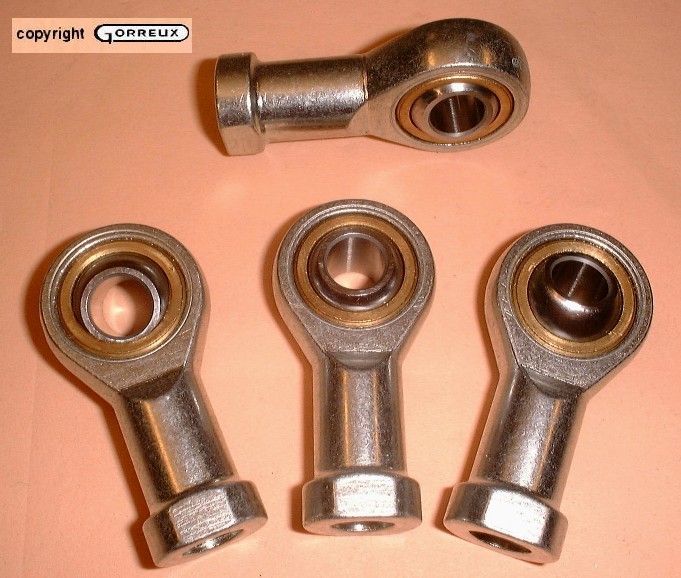

Têtes d'articulation avec taraudage pour vérins pneumatiques, sans entretien

Kogelscharnierkoppen met schroefdraad voor pneumatische vijzels, onderhoudsvrij

Série dimensionnelle K Bague intérieure : acier à roulement, trempé, poli et fini.Bague extérieure : en laiton,

revêtue d'une feuille de glissement, composée de PTFE avec tissu métallique, formé à froid autour de la bague

Boîtier : taille 5-12 acier de décolletage ; taille 16-50 acier de traitement ; galvanisé et chromé pour toutes les

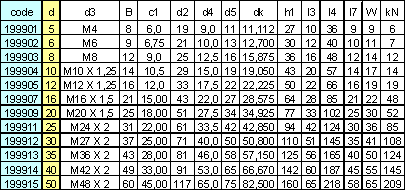

tailles.Filet à droite Dimensions spéciales sur demandeExemple de commande DIN 648 F 12 M12

Afmetingen serie K. Binnenring: staal met lager, gehard, gepolijst en afgewerkt. Buitenring: in messing, bekleed met een glijlaag, samengesteld uit PTFE met een metalen bekleding, koud gevormd omheen de ring. Behuizing : maten 5-12 uitgesneden staal; maten 16-50 behandeld staal; gegalvaniseerd en gechromeerd voor alle maten. Rechtse draad. Speciale afmetingen op aanvraag. Voorbeeld van bestelling DIN 648 F 12M12.


Sous réserve de modifications techniques - technische wijzigingen voorbehouden
