1914s

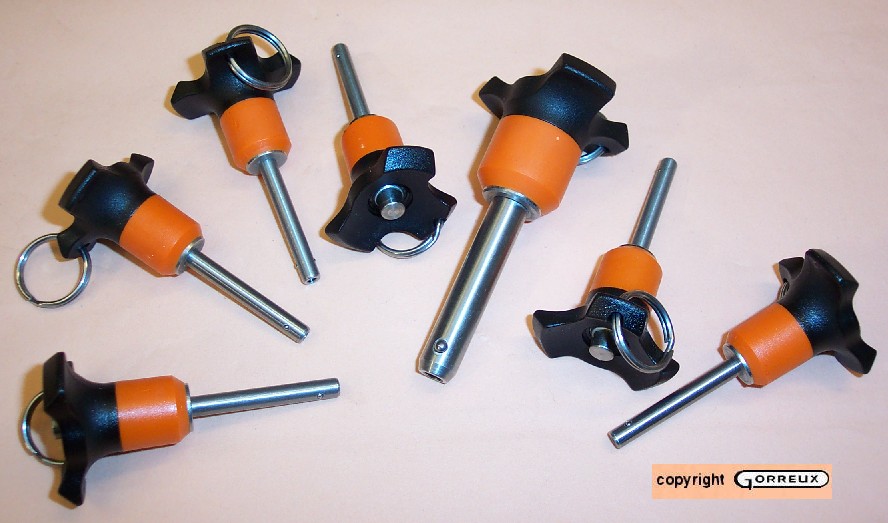

GOUPILLES DE LOCALISATION

CILINDERSTIFTEN VOOR ZOEKERPEN

Goupille : inox 1.4305

Poignée : plastique (PA 6)

Pousser = déverrouiller

Tirer = verrouiller

Cilinderstift : Nirosta 1.4305

Handvat : plastiC (PA 6)

Drukken = ontgrendelen

Trekken = vergrendelen

sécurité - veiligheid

Kn = cisaillement

= knippen

Pour la fixation rapide et la protection des éléments et des pièces à usiner. Détachement rapide et facile pour les assemblages fréquemment répétés.

Voor een snelle bevestiging en bescherming van de te bewerken stukken. Snel en gemakkelijk losmaken voor vaak herhaalde samenstellingen.

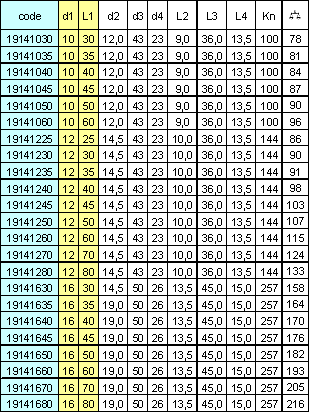

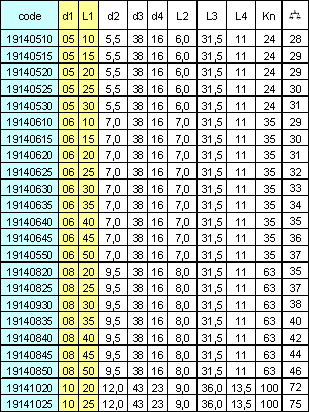

Kn résistance au cisaillement Kn knipweerstand

* H11 = tolérance dans le gabarit du localisateur

*H11 = tolerantie op het gabariet van de zoekerpen


Sous réserve de modifications techniques - technische wijzigingen voorbehouden



Cliquez sur pour décharger le chapitre complet au format PDF et sur pour la version réduite.
Klik op om het complete hoofdstuk te downloaden en op voor de kortere versie.
