NLM 02041

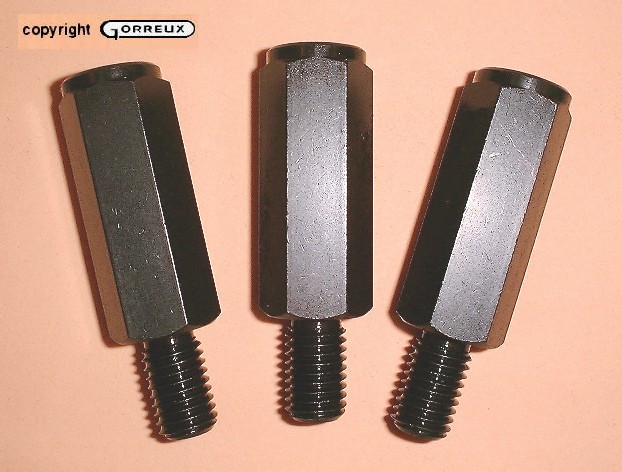

PIED FILETE

VOET MET SCHROEFDRAAD

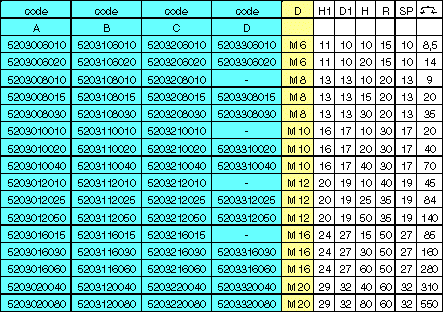

TOL : "H" 'A' = +0.3 +0.2 'B' = +/- 0.01 'C' = +/- 0.1 'D' = +/- 0.25

MAT : XC 38 BRUNI

GEBRUIND

" A"

" B"

" C "

" D "

" A " non rectifié - niet geslenpen

" B " rectifié - geslepen

" C " tête bombée - bolle kop

" D " tête gaufrée - geribde kop

ANC/OUD NLM 203


Sous réserve de modifications techniques - technische wijzigingen voorbehouden
