6494

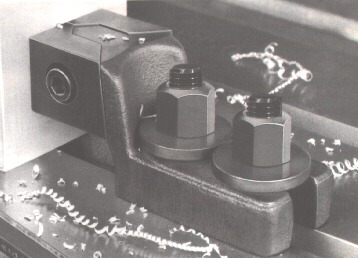

CRAMPON PLAQUEUR " MAXI -BULLE"

VLAKSPANNER "MAXI - BULLE"

MAT : corps de base : fonte sphéroïdale

crampons :acier traité et revenu

UITV: lichaam : sferoïdaal gietijzer

bekken : veredeld staal, gehard

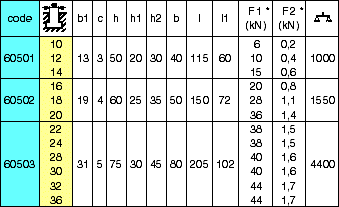

* La meilleure puissance de serrage est atteinte grâce à un contact crampon/ table de machine parfait et un dimensionnement correct des vis de fixation. La force d'application F2 est obtenue à l'aide de mors lisses sur une pièce usinée. Les crampons sont conçus de telle façon qu'à partir d'une très légère force de manipulation, on arrive à obtenir une force de serrage importante. Pour la fixation de ces crampons sur les tables de machine, l'emploi de deux boulons DIN 787 est recommandé. Ces éléments sont à commander séparément. Lorsque les vis de montage ne doivent pas dépasser la partie supérieure du mors, nous recommandons l'utilisation de vis à 6 pans intérieurs DIN 912, associées aux rondelles DIN 6340, et aux tasseaux pour rainures en "T" DIN 508.

* De optimale spankracht wordt bereikt dankzij een perfect contact tussen de bek en de machinetafel, en een correcte dimensionering van de bevestigingsschroeven. De toepassingskracht F2 wordt bekomen door middel van een gladde bek op een werkstuk. De bekken zijn zodanig ontworpen dat reeds met zeer lage kracht een aanzienlijke spankracht wordt bereikt. Voor de bevestiging van deze bekken op de machinetafels wordt het gebruik van twee bouten D1N 787 aanbevolen. Deze elementen dienen apart te worden besteld. Wanneer de montageschroeven het bovenste gedeelte van de bek niet mogen overschrijden, raden wij het gebruik aan van schroeven met binnenzeskant DIN 912, in combinatie met ringetjes DIN 6340 en Tmoeren DIN 508.

Emballage par carton : 2 pièces complètes avec clé six pans mâle, sans vis de fixation.

Verpakking : 2 stuks in doos met zeskantschroevendraaier DIN 911, zonder spanbouten.


Sous réserve de modifications techniques - technische wijzigingen voorbehouden
