1334-3

BANDES DE PRECISION INFORMATIONS

PRECISIEFOLIENBANDEN

Bandes de calibrage de haute précision et feuilles d'appui calibrées

Assortiment très diversifié, qui satisfait à toutes les exigences.

Matériau: acier au carbone acier chromenickel laiton

Largeurs standard: de 6 à 150 mm

Largeurs bande vide: jusqu'à 300 mm ou 600 mm

Epaisseurs: de 0,005 à 2,00 mm, notamment toutes les dimensions intermédiaires :

jusqu'à 0,10 mm, par pas de 0,01 mm

jusqu'à 1,00 mm, par pas de 0,05 mm

jusqu'à 2,00 mm, par pas de 0,10 mm

Livraison: bandes ou selon les instructions du client

On garantit les tolérances les plus étroites et de hautes résistances à la traction.

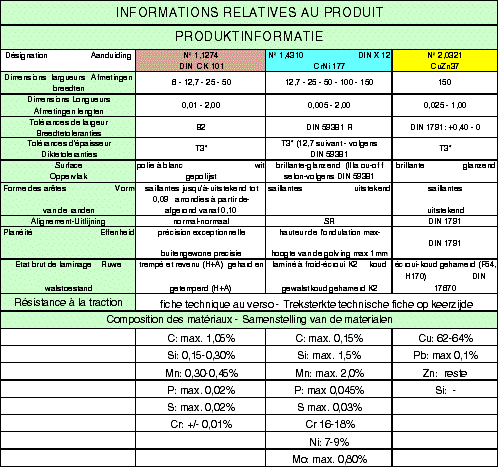

Les tolérances de toutes les lames de précision correspondent à la norme internationale T3 (bandes inoxydables d'une largeur de 12,7 mm selon DIN 59381). Les tolérances selon la norme T3 se situent bien en deçà de celles calculées suivant DIN 1544. L'observation des tolérances fait l'objet d'un contrôle constant lors de la fabrication. Si vous souhaitez des données absolues concernant la tolérance et la résistance à la traction, veuillez consulter le tableau reprenant les données techniques.

Applications diverses: mesure du jeu de coupe ajustage des pièces à usiner contrôle des ajustements

Kalibreebanden met grote precisie en gekalibreerde steunbladen

Heel gediversifieerd assortiment, dat aan alle eisen voldoet Materiaal: koolstofstaal chroomnikkelstaal messing Standaardbreedten van 6 tot 150 mm Breedten lege band: tot 300 mm of 600 mm Dikten van 0,005 tot 2,00 mm, met name alle tussenafmetingen

tot 0,10 mm, in stappen van 0,01 mm

tot 1,00 mm, in stappen van 0,05 mm

tot 2,00 mm, in stappen van 0,10 mm

Levering: banden of volgens de instructies van de klant Wij garanderen uiterst strikte toleranties en grote treksterkten

De toleranties van alle precisiebladen stemmen overeen met de internationale norm T3 (roestvrije banden met een breedte van 12,7 mm volgens DN 59381). De toleranties volgens de norm T3 liggen duidelijk onder de berekende toleranties volgens DIN 1544. Tijdens de produktie wordt doorlopend controle uitgevoerd op de naleving van de toleranties. Als u absolute gegevens wenst over de tolerantie en de treksterkte, raadpleeg dan de tabel met technische gegevens.

Diverse toepassingen: meting van de snijspeling, aanpassing van de te bewerken onderdelen, controle van de aanpassingen


Sous réserve de modifications techniques - technische wijzigingen voorbehouden
