07770

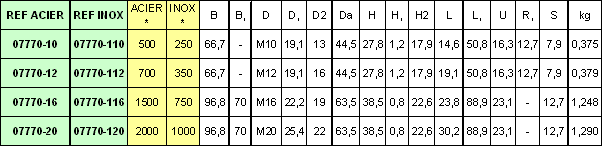

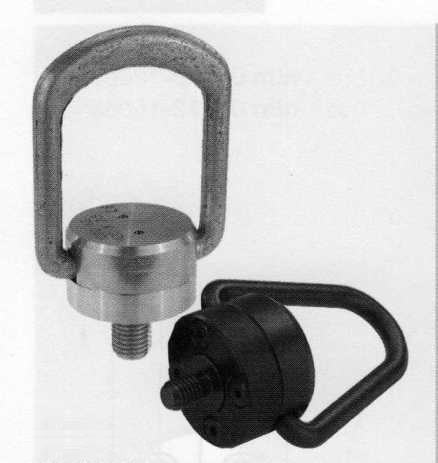

ANNEAUX DE LEVAGE ROTATIF

HEFRINGEN

Matière:

Acier de traitement ou Inox.

Finition:

Acier: bruni. Inox: poli.

Nota concernant l'anneau de levage rotatif:

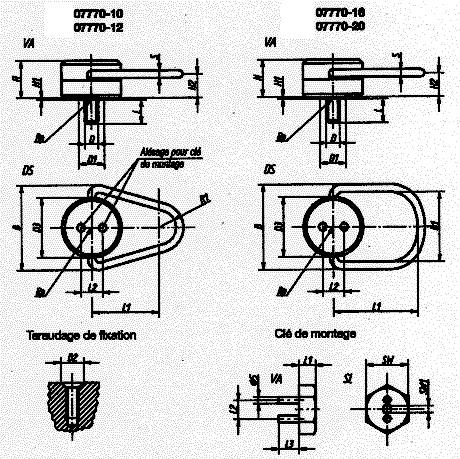

Ne pas utiliser de rondelles entretoise entre la surface d'appui et la bride de la douille. Respecter le diamètre de lamage maximal (D2) de protection du filetage. Les vis sont à serrer au couple indiqué. Elles doivent être contrôlées et resserrées à intervalles réguliers. Après le montage, il faut vérifier si l'anneau pivote et tourne librement dans tous les sens.

Soulever avec précaution! Eviter les chocs! Ne dépasser sous aucun prétexte la charge admissible poinçonnée sur l'anneau en U. Plus - value pour la fiche technique de sécurité.

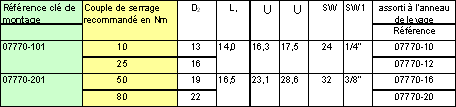

Nota concernant la clé de montage:

¦ Insérer la clé de montage dans les alésages de l'anneau de levage.

¦ A l'aide d'une clé dynamométrique, serrer l'anneau de levage au couple indiqué.

¦ Respecter le diamètre de lamage maximal de protection du filetage.


Sous réserve de modifications techniques - technische wijzigingen voorbehouden
